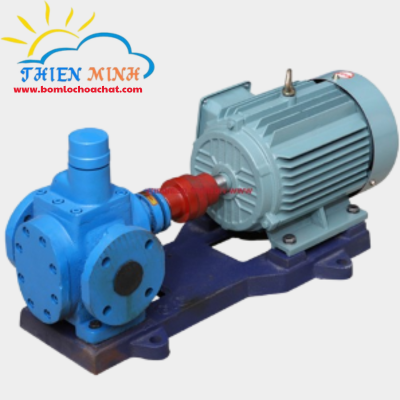

Bơm bánh răng ăn khớp ngoài Model: YCB1.6-1.6

1. Ứng dụng bơm bánh răng ăn khớp ngoài YCB1.6-1.6

 Bơm bánh răng ăn khớp ngoài YCB là loại bơm bánh răng ăn khớp ngoài, được dùng để bơm dầu nhờn không ăn mòn hoặc các chất lỏng tương đương mà không có hạt rắn hay tạp chất với nhiệt độ dưới 80 ^oC và độ nhớt từ 5 x10^-6 ~ 1.5 x 10^-5 m2/s (5-1500cSt). Nó cũng được áp dụng trong các hệ thống thủy lực.

2. Phạm vi ứng dụng bơm bánh răng ăn khớp ngoài YCB1.6-1.6

Bơm bánh răng ăn khớp ngoài YCB1.6-1.6-có thể được dùng làm bơm vận chuyển hoặc bơm tăng áp trong hệ thống vận chuyển dầu. Và dùng để bơm xăng, tăng áp trong hệ thống cung cấp xăng. Nó cũng có thể được dùng như bơm thủy lực trong hệ thống thủy lực và trong tất cả các lĩnh vực công nghiệp như bơm bôi trơn.

3. Đặc tính cấu trúc bơm bánh răng ăn khớp ngoài YCB1.6-1.6

Bơm bánh răng ăn khớp ngoài YCB1.6-1.6

• Có các bộ phận chính là bánh răng, trục, thân bơm, vỏ bơm, ống lót và phớt trục… Các bánh răng được tạo bởi các răng hình tròn đôi, điều này giúp bánh răng giảm cọ xát lên bề mặt răng, trục quay ổn định, , giảm tiếng ồn, tuổi thọ của bơm và hiệu suất bơm cao. Loại bơm này có bước đột phá về thiết kế và ứng dụng, khác xa các loại bơm truyền thống.
• Bơm được thiết kế với van an toàn để bảo vệ bơm chống lại sự quá tải. Áp lực dòng chảy được trả lại đầy đủ của van an toàn cao hơn 1,5 lần áp lực thoát ra của bơm. Nó cũng có thể được điều chỉnh trong giới hạn cho phép về dải áp lực thoát ra theo theo các trường hợp cụ thể. Nhưng cần chú ý là van an toàn không thể được áp dụng như van giảm áp trong 1 thời gian dài. Chúng ta cần lắp đặt thêm van giảm áp riêng trong hệ thống ống nếu cần
• Bơm được thiết kế với van an toàn để bảo vệ bơm chống lại sự quá tải. Áp lực dòng chảy được trả lại đầy đủ của van an toàn cao hơn 1,5 lần áp lực thoát ra của bơm. Nó cũng có thể được điều chỉnh trong giới hạn cho phép về dải áp lực thoát ra theo theo các trường hợp cụ thể. Nhưng cần chú ý là van an toàn không thể được áp dụng như van giảm áp trong 1 thời gian dài. Chúng ta cần lắp đặt them van giảm áp riêng trong hệ thống ống nếu cần
• Có 2 loại phớt làm kín trục là phớt cơ khí và phớt tết, chúng ta có thể dựa vào yêu cầu của khách hàng hoặc dựa vào từng ứng dụng củ thể để chọn loại phớt cho phù hợp
• Nhìn bơm từ phía motor, hướng quay của trục theo chiều kim đồng hồ.

4.Thông số kỹ thuật YCB0.6-0.6

Model	Sức chứa M3/h	Tốc độ r/min	Lực ép MPa	Chiều cao cột áp m	Hiệu quả %	Động cơ
						HZ	Năng lượng	Model
YCB1.6-1.6	1.6 2.5 1.9 3	940 1440 1150 1750	1.6	7	70	50 50 60 ​60	2.2 4 2.2 4	Y112M-6 Y112M-4 Y112M-6 Y112M-4

5. Thông số kĩ thuật 1 số model bơm bánh răng ăn khớp ngoài YCB

Model	Sức chứa M3/h	Tốc độ r/min	Lực ép MPa	Chiều cao cột áp m	Hiệu quả %	Động cơ
						HZ	Năng lượng	Model
YCB0.6-0.6	0.6 1 0.7 1.2	910 1390 1130 1710	0.6	5.5	60	50 50 60 60	0.75 0.75 0.75 0.75	Y90S-6 Y80L2-4 Y90S-6 Y80L2-4
YCB0.6-1.6	0.6 1 0.7 1.2	910 1400 1130 1710	1.6	7	70	50 50 60 60	1.1 1.5 1.1 1.1	Y90L-6 Y90L-4 Y90L-6 Y90S-4
YCB1.6-0.6	1.6 2.5 1.9 3	910 1400 1130 1710	0.6	5.5	63	50 50 60 ​60	0.75 1.1 1.1 1.5	Y90S-6 Y90S-4 Y90L-6 Y90L-4
YCB1.6-1.6	1.6 2.5 1.9 3	940 1440 1150 1750	1.6	7	70	50 50 60 ​60	2.2 4 2.2 4	Y112M-6 Y112M-4 Y112M-6 Y112M-4
YCB3.3-0.6	3.3 5 4 6	940 1400 1150 1750	0.6	5.5	63	50 50 60 ​60	1.5 2.2 1.5 2.2	Y100L-6 Y100L1-4 Y100L-6 Y100L1-4
YCB3.3-1.6	3.3 5 4 ​6	960 1440 1170 1750	1.6	7	71	50 50 60 ​60	5.5 7.5 4 7.5	Y132M2-6 Y132M-4 Y132M1-6 Y132M-4
YCB4-0.6	4 6 4.8 7.2	940 1420 1150 1730	0.6	5	60	50 50 60 ​60	1.5 2.2 2.2 3	Y100L-6 Y100L1-4 Y112M-6 Y100L2-4
YCB4-1.6	4 6 4.8 7.2	960 1440 1170 1750	1.6	7	72	50 50 60 ​60	5.5 7.5 5.5 7.5	Y132M2-6 Y132M-4 Y132M-6 Y132M-4
YCB8-0.6	8 12 9.6 14.4	960 1440 1170 1750	0.6	5	61	50 50 60 ​60	.3 5.5 4 5.5	Y132S-6 Y132S-4 Y132M1-6 Y132S-4
YCB8-1.6	8 12 9.6 14.4	970 1460 1170 1760	1.6	7	75	50 50 60 ​60	11 15 11 15	Y160L-6 Y160L-4 Y160L-6 Y160L-4
YCB10-0.6	10 15 12 18	970 1470 1170 1750	0.6	5	62	50 50 60 ​60	4 5.5 5.5 7.5	Y132M1-6 Y132S-4 Y132M2-6 Y132M-4
YCB10-1.6	10 15 12 18	970 1470 1170 1770	1.6	7	76	50 50 60 ​60	11 15 11 18.5	Y160L-6 Y160L-4 Y160L-6 Y180M-4
YCB20-0.6	20 24	970 1170	0.6	5	68	50 60	7.5 7.5	Y160M-6 Y160M-6
YCB25-0.6	25 30	970 1170	0.6	5.5	69	50 60	11 11	Y160L2-6 Y160L2-6
YCB30-0.6	30 36	970 1170	0.6	5.5	65	50 60	11 11	Y160L2-6 Y160L2-6
YCB40-0.6	40 48	970 1180	0.6	5.5	65	50 60	15 15	Y180L2-6 Y180L2-6
YCB50-0.6	50 60	970 1180	0.6	5.5	65	50 60	22 22	Y200L2-6 Y200L2-6
YCB60	60 73	970 1180	1.0	5.5	65	50 60	30 37	Y225M-6 Y225M-6
YCB80	80 97	970 1180	0.6	5.5	65	50 60	30 50	Y225M-6 Y225M-6
